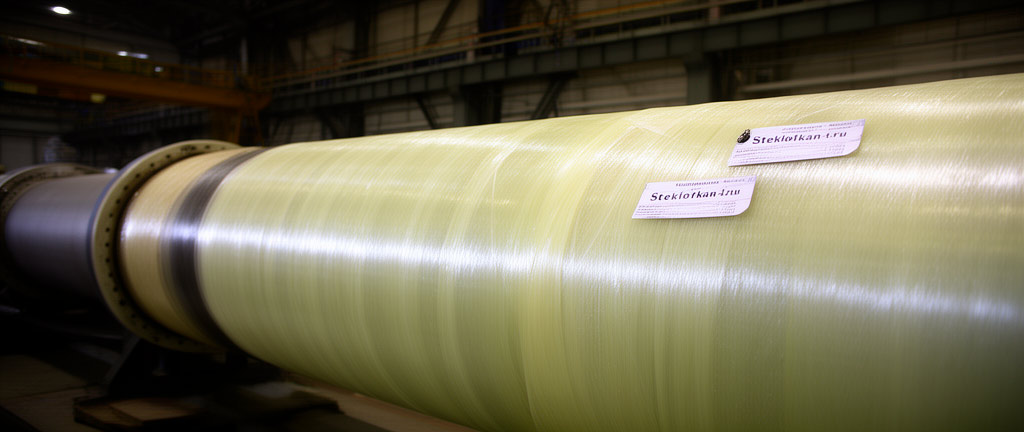

Стеклоткань для трубопроводов: изоляция и антикоррозийная защита
Стеклоткань применяется для антикоррозийной защиты и теплоизоляции магистральных и технологических трубопроводов. Основные марки: Т-10, Т-11, Т-13, Т-23, а также специализированные ленты ЛС-1, ЛС-2. Поверхностная плотность 200–600 г/м². Связующие: битумно-полимерные мастики, эпоксидные и полиуретановые компаунды. Технологии: машинная и ручная намотка, бандажирование, комбинированная изоляция. Нормативная база: ГОСТ Р 51164-98, СП 28.13330, ГОСТ 9.602-2016.
1. Назначение стеклоткани в трубопроводных системах
Стеклоткань в трубопроводных системах выполняет три основные функции: армирование изоляционного покрытия, создание защитного механического слоя и обеспечение адгезионного подслоя для последующих покрытий. Применяется на магистральных нефте- и газопроводах, тепловых сетях, технологических трубопроводах химических производств.
| Функция | Тип стеклоткани | Тип связующего | Толщина слоя, мм |
|---|---|---|---|
| Армирование битумной изоляции | Т-10, Т-11 | Битумно-полимерная мастика | 0,3–0,5 |
| Защитная обёртка | Т-13, Т-23 | Битум, полимер | 0,2–0,4 |
| Усиленная изоляция | Т-11, Т-23 | Эпоксидный компаунд | 0,5–1,0 |
| Весьма усиленная изоляция | Т-23, Т-25 | Полиуретан, эпоксид | 1,0–2,0 |
| Теплоизоляционный покров | Т-10, ТС-1 | Кремнийорганический лак | 0,2–0,3 |
2. Марки стеклотканей для трубопроводной изоляции
| Марка | Поверхностная плотность, г/м² | Ширина, мм | Разрывная нагрузка, Н/50 мм | Тип замасливателя | Применение |
|---|---|---|---|---|---|
| ЛС-1 | 200±15 | 100–500 | 600/500 | Парафиновый | Ленточная намотка |
| ЛС-2 | 300±20 | 100–500 | 900/800 | Парафиновый | Усиленная ленточная намотка |
| Т-10 | 280–300 | 1000–1500 | 800/700 | Аппрет №78 | Рулонная изоляция |
| Т-11 | 380–400 | 1000–1500 | 1100/1000 | Аппрет №78 | Усиленная изоляция |
| Т-13 | 280–300 | 1000–1500 | 900/800 | Аппрет №78 | Защитная обёртка |
| Т-23 | 350–380 | 1000–1500 | 1200/1100 | Аппрет №78 | Весьма усиленная изоляция |
3. Типы изоляционных покрытий по ГОСТ 9.602-2016
ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» устанавливает следующие типы защитных покрытий на основе стеклоткани:
| Тип покрытия | Конструкция | Толщина, мм | Сопротивление продавливанию, Н/см |
|---|---|---|---|
| Нормальное (№1) | Грунтовка + 2 слоя мастики + 1 слой стеклоткани + 1 слой обёртки | 3,0 | ≥20 |
| Усиленное (№2) | Грунтовка + 3 слоя мастики + 2 слоя стеклоткани + 1 слой обёртки | 4,5 | ≥30 |
| Весьма усиленное (№3) | Грунтовка + 4 слоя мастики + 3 слоя стеклоткани + 1 слой обёртки | 6,0 | ≥40 |
4. Технология нанесения изоляции
4.1. Подготовка поверхности
Согласно СП 28.13330.2017, поверхность трубы должна быть очищена до степени 2 по ГОСТ 9.402-2004 (Sa 2,5 по ISO 8501-1). Шероховатость поверхности Rz 40–80 мкм. Температура поверхности трубы должна быть не ниже +5°C и превышать точку росы не менее чем на 3°C.
4.2. Нанесение грунтовки
Грунтовка (праймер) наносится на подготовленную поверхность слоем толщиной 0,1–0,2 мм. Расход 0,15–0,25 л/м². Время сушки 1–3 часа при температуре +20°C.
4.3. Нанесение мастичных слоёв с армированием
- Нанесение первого слоя битумно-полимерной мастики толщиной 1,0–1,5 мм
- Намотка стеклоткани с нахлёстом 30–50 мм и натяжением 10–15 Н на 50 мм ширины
- Прикатка валиком для удаления воздушных включений
- Нанесение второго слоя мастики толщиной 1,0–1,5 мм
- Повторение операций для усиленных типов изоляции
- Нанесение защитной обёртки
4.4. Машинная намотка
При машинной намотке используются изоляционные машины, обеспечивающие одновременную подачу мастики и стеклоткани. Скорость намотки 2–5 м/мин. Преимущества: равномерность слоя, стабильное натяжение, высокая производительность (до 300 м²/смену).
5. Теплоизоляция трубопроводов
Стеклоткань применяется в качестве покровного слоя теплоизоляционных конструкций трубопроводов по СП 61.13330.2012. Покровный слой из стеклоткани защищает теплоизоляцию от механических повреждений и атмосферных воздействий.
Расчёт толщины теплоизоляции производится по формуле:
δиз = (dн/2) × (B − 1)
где B = exp(2πλиз × (tт − tп) / qн), dн — наружный диаметр трубы, м; λиз — теплопроводность изоляции, Вт/(м·°C); tт — температура теплоносителя, °C; tп — температура поверхности изоляции, °C; qн — нормируемая плотность теплового потока, Вт/м.
6. Контроль качества изоляции
Контроль качества изоляционного покрытия включает:
- Визуальный осмотр (отсутствие пропусков, складок, вздутий) — 100% поверхности
- Измерение толщины покрытия (толщиномером) — не менее 1 замера на 10 м трубы
- Проверка сплошности (искровым дефектоскопом) — 100% поверхности, напряжение 5 кВ на 1 мм толщины
- Измерение адгезии (адгезиметром) — не менее 0,2 МПа для битумных покрытий, не менее 1,0 МПа для полимерных
- Проверка переходного сопротивления — не менее 10⁴ Ом·м² через 40 дней после укладки
Стеклоткань является ключевым компонентом систем антикоррозийной защиты и теплоизоляции трубопроводов. Выбор типа изоляции (нормальная, усиленная, весьма усиленная) определяется коррозионной агрессивностью грунта и условиями эксплуатации согласно ГОСТ 9.602-2016. Для магистральных трубопроводов рекомендуются ткани Т-11, Т-23 в сочетании с битумно-полимерными мастиками; для технологических трубопроводов химических производств — эпоксидные и полиуретановые компаунды с тканью Т-13. Срок службы правильно выполненной изоляции достигает 30–50 лет.
Нормативные документы
- ГОСТ 19170-2001 «Стекловолокно. Ткани конструкционного назначения. Технические условия»
- ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
- СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»
- ГОСТ 12.3.002-2014 «Процессы производственные. Общие требования безопасности»
- ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»
